|
詳細情報 |
|||

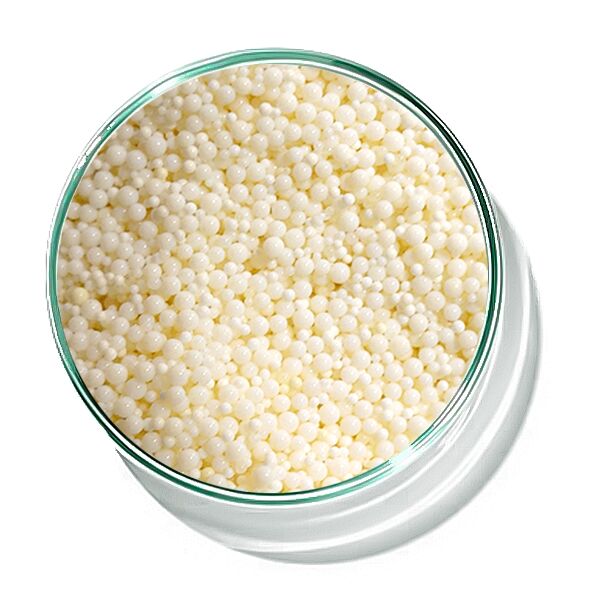

| 外観: | 黄色不透明の球状粒子 | 粒子径範囲(mm): | 0.315～1.25 |
|---|---|---|---|
| 出荷重量 (g/ml): | 0.72～0.87 | ||
| ハイライト: | 黄色の不透明球状粒子樹脂,シェラティング樹脂 ACD-800B,金属ガリウムイオンケラティング樹脂 |
||
製品の説明
ACD-800Bは,ポリスタリンとアクリロニトリル共聚物から作られた大きな孔状のケラティング樹脂です.その核は,ポリマー骨組みにガリウムイオン (Ga3+) の特定の親和性と選択性を有する機能群を結合することにある単純なイオン交換ではなく,調整化学 (ケラテーション) で,そして,それは主に低コストでバイエルプロセスで調製されたアルミナ母液から金属ガリウムイオンを正確に豊かにするために使用されます.低エネルギー消費と高効率で
製品仕様
| 外見 | 黄色い不透明な球状粒子 |
|---|---|
| 粒子の大きさ範囲 (mm) | 0.315-125 |
| 輸送重量 (g/ml) | 0.72-0. わかった87 |
| 水分含有量 (%) | 60~70 |
| 磨き後の球状性 (%) ≥ | 90 |
| ガス吸収容量 (g/L) ≥ | 3.5 |
流入水位
- 懸浮固体 ≤ 1 ppm
- ススペンジングオイル ≤ 1 ppm
使用方法
樹脂前処理 (実験方法)
- 樹脂の柱を設置 (実用的なサイズ: φ25mm * 300mm), 純粋な水に浸した樹脂の測定量を柱に転送
- 樹脂の詰め込み体積: 25-30 mL (樹脂列の1/4から1/3)
- 活性化樹脂: 浄水で洗い流し,流水が透明になるまで洗い流し,5mol/L NaOH溶液に浸す.
- 樹脂層の上にNaOH溶液の液体レベルを2-3cm維持する.
- アクティベーションは24時間後に完了します (樹脂の容量は約1.3倍に膨張します)
樹脂吸着 (実験方法)
- 動作流量:1〜5BV/h
- 動作温度: ≤ 40°C
予防策
- クロスフローを防止し,最適な性能を維持するために,樹脂床層の泡生成を避ける
- バクテリアによる汚染を防ぐために,使用後に,蓄積した不浄物を除去するために,清潔な水で樹脂を徹底的に清掃します.
回復 の 段階
圧縮:樹脂列の残留物質を圧力で除去する
水洗:2BV/hの速さで 2-4BVの純粋な水で樹脂を洗う
蒸留再生:H2SO4 5%溶液の 4-6BV を使って,1-1.5BV/h の速さで実行する.
アシド洗浄水:2BV/h の流量で 2-4BV の純粋な水で洗う
活性樹脂:2BV/hの速度で5mol/L NaOH溶液の2BVで活性化し,次の吸収サイクルに進む.
樹脂 貯蔵
- 保存 期間 中 に 適度に 湿度 を 保ち,樹脂 が 乾く こと を 防止 する
- 樹脂 が 乾く とき に,飽和 し た 塩水 に 浸し,徐々に 膨張 し,塩濃度 を ゆっくり 薄める
- 凍結や過熱を防止する.最適保存温度: 5~40°C
- 5°C以下の温度では,凍結防止のために塩水浸水を使用します.
- 温度が40°C以上であれば,暗く室内に保管してください.
この製品の詳細を知りたい
