|
詳細情報 |
|||
| ハイライト: | 低消費電力 ACD-800A 樹脂,高吸収容量 ACD-800A樹脂,ガリウムイオン濃縮ACD-800A樹脂 |
||
|---|---|---|---|
製品の説明
ACD-800A ガリウム抽出用マクロポーラスキレート樹脂
ACD-800A マクロポーラスキレート樹脂は、酸法によるガリウム抽出に特化して設計されています。この先進的な樹脂は、バイヤー法で調製されたアルミナ母液から金属ガリウムイオンを効率的に濃縮することを可能にし、コスト、エネルギー消費、および運用効率において大きな利点を提供します。
ポリスチレンとアクリロニトリル共重合体から製造されたACD-800Aは、ガリウムイオン（Ga³⁺）に対して高い親和性と選択性を持つ特殊な官能基を備えています。従来のイオン交換樹脂とは異なり、配位化学（キレーション）の原理を通じて動作し、ガリウム回収用途において優れた性能を発揮します。
製品仕様

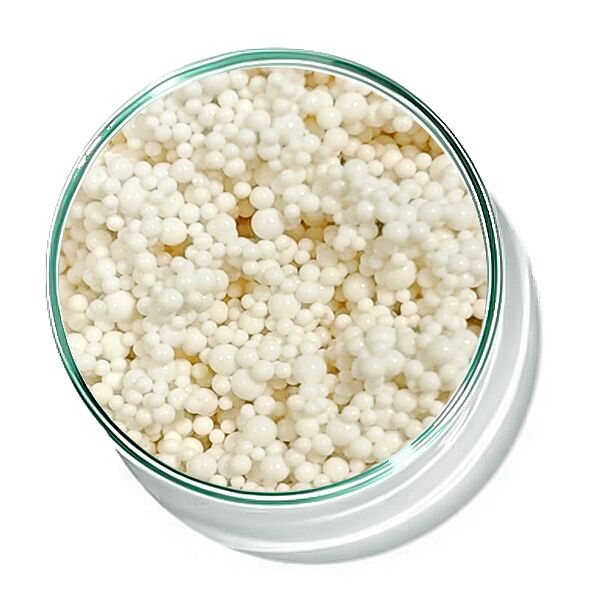

| 外観 | 白色から淡黄色の不透明な球状粒子 |
|---|---|
| 粒度範囲（mm） | 0.3-0.6 |
| 出荷重量（g/ml） | 0.72-0.82 |
| 含水率（%） | 45-55 |
| 摩耗後の球形度（%）≥ | 90 |
| Ga吸着容量（g/L）≥ | 15 |
注水条件
- 懸濁固形物 ≤ 1 ppm
- 懸濁油 ≤ 1 ppm
使用方法
樹脂前処理（実験室法）
- 樹脂カラム（有効サイズ：φ25mm * 300mm）を設置し、純水に浸漬した所定量の樹脂をカラムに移送する
- 樹脂充填量：25-30 mL（樹脂カラムの1/4～1/3）
- 樹脂活性化：流出液が透明になるまで純水でリンスし、排水後、5.0 mol/L NaOH溶液に浸漬する
- NaOH溶液の液面を樹脂層より2～3cm維持する
- 活性化は24時間後に完了する（樹脂体積は約1.3倍に膨張する）
樹脂吸着（実験室法）
- 運転流速：1-5 BV/h
- 運転温度：≤ 40℃
注意事項
- 樹脂層内での気泡発生を避け、クロスフローを防ぎ、最適な性能を維持する
- 使用後は、蓄積された不純物を除去するためにきれいな水で樹脂を十分に洗浄し、細菌汚染を防ぐ
再生手順
加圧:圧力により樹脂カラム内の残留物を除去する
水洗:2BV/hの速度で2-4BVの純水で樹脂を洗浄する
蒸留再生:1-1.5BV/hの速度で5% H₂SO₄溶液4-6BVを使用して行う
酸洗浄水:2BV/hの流速で2-4BVの純水で洗浄する
樹脂活性化:2BV/hの速度で2BVの5.0 mol/L NaOH溶液で活性化し、次の吸着サイクルに進む
樹脂保管
- 保管中は適切な含水率を維持し、樹脂の乾燥を防ぐ
- 樹脂が乾燥した場合は、飽和食塩水に浸漬して徐々に膨張させ、その後ゆっくりと塩濃度を希釈する
- 凍結や過熱を避け、最適な保管温度：5-40℃
- 5℃未満の温度では、凍結防止のために食塩水浸漬を使用する
- 40℃を超える温度では、屋内の暗所に保管する
この製品の詳細を知りたい
