|
詳細情報 |
|||
| 外観: | 黄色不透明の球状粒子 | 粒子径範囲(mm): | 0.315～1.25 |
|---|---|---|---|
| 出荷重量 (g/ml): | 0.72～0.87 | ||
製品の説明

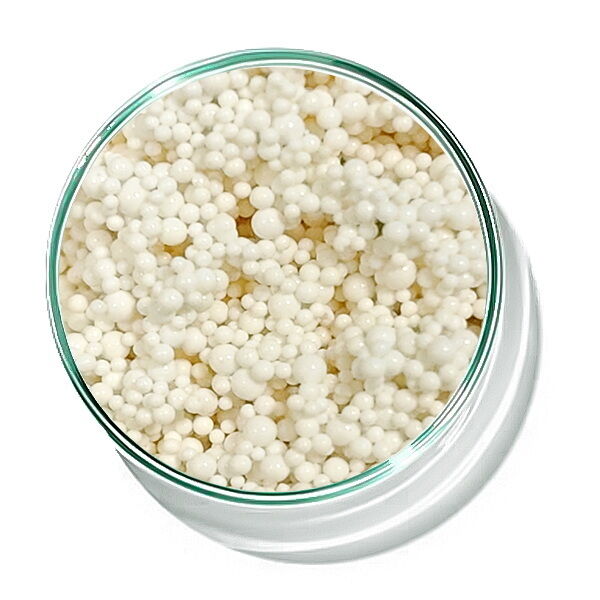

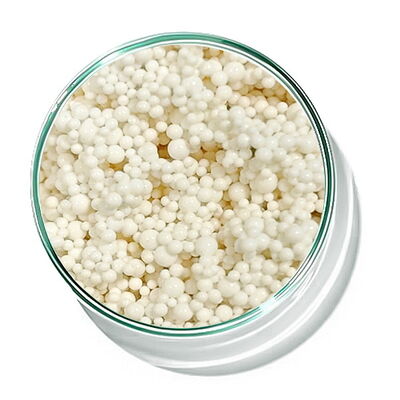

金属ガリウムイオン濃縮用マクロポーラスキレート樹脂 ACD-800B
ACD-800Bは、ポリスチレンとアクリロニトリルの共重合体から作られた大孔径キレート樹脂です。その核心は、ポリマー骨格にガリウムイオン（Ga³⁺）に対する特異的な親和性と選択性を持つ官能基を付着させることです。その作用原理は単純なイオン交換ではなく、配位化学（キレーション）であり、主にバイヤー法で調製されたアルミナ母液から金属ガリウムイオンを低コスト、低エネルギー消費、高効率で正確に濃縮するために使用されます。
製品仕様
| 外観 | 黄色不透明球状粒子 |
|---|---|
| 粒度範囲（mm） | 0.315-1.25 |
| 出荷重量（g/ml） | 0.72-0.87 |
| 含水率（%） | 60-70 |
| 摩耗後の球形度（%） ≥ | 90 |
| Ga吸着容量（g/L） ≥ | 3.5 |
通水条件
- 懸濁固形物 ≤ 1 ppm
- 懸濁油 ≤ 1 ppm
使用方法
樹脂前処理（実験室法）
- 樹脂カラムを設置（有効サイズ：φ25mm × 300mm）、純水に浸漬した測定済み樹脂量をカラムに移送
- 樹脂充填量：25-30 mL（樹脂カラムの1/4～1/3）
- 樹脂活性化：流出液が澄むまで純水でリンスし、排水後、5.0 mol/L NaOH溶液に浸漬
- NaOH溶液の液面を樹脂層より2～3 cm維持
- 活性化は24時間後に完了（樹脂量は約1.3倍に膨張）
樹脂吸着（実験室法）
- 操作流速：1-5 BV/h
- 操作温度：≤ 40℃
注意事項
- クロスフローを防ぎ、最適な性能を維持するために、樹脂層での気泡発生を避けてください
- 使用後はきれいな水で樹脂を十分に洗浄して蓄積した不純物を除去し、細菌汚染を防いでください
再生手順
加圧: 圧力により樹脂カラム内の残留物を除去
水洗: 2BV/hの流速で2-4BVの純水で樹脂を洗浄
蒸留再生: 1-1.5BV/hの流速で5% H₂SO₄溶液4-6BVを使用して実行
酸洗浄水: 2BV/hの流速で2-4BVの純水で洗浄
樹脂活性化: 2BV/hの流速で5.0 mol/L NaOH溶液2BVで活性化し、次の吸着サイクルに進む
樹脂保管
- 保管中は適切な水分量を維持し、樹脂の乾燥を防いでください
- 樹脂が乾燥した場合は、飽和食塩水に浸漬して徐々に膨張させ、その後ゆっくりと塩濃度を希釈してください
- 凍結または過熱を避けてください。最適な保管温度：5-40℃
- 5℃未満の温度の場合は、凍結防止のために食塩水浸漬を使用してください
- 40℃を超える温度の場合は、屋内の暗い場所に保管してください
この製品の詳細を知りたい
