|
詳細情報 |
|||
| ハイライト: | ガリウムイオン富化キレート樹脂,ACD-800A ケラティング樹脂,マクロ多孔質キレート樹脂 |
||
|---|---|---|---|
製品の説明
ACD-800A ガリウム抽出用マクロポーラスキレート樹脂
ACD-800A マクロポーラスキレート樹脂は、酸法によるガリウム抽出に特化して設計されています。この先進的な樹脂は、バイヤー法で調製されたアルミナ母液から金属ガリウムイオンを効率的に濃縮することを可能にし、コスト、エネルギー消費、および運用効率において大きな利点を提供します。
ポリスチレンとアクリロニトリル共重合体から製造されたACD-800Aは、ガリウムイオン（Ga³⁺）に対して高い親和性と選択性を持つ特殊な官能基を備えています。従来のイオン交換樹脂とは異なり、配位化学（キレーション）の原理を通じて動作し、ガリウム回収用途において優れた性能を発揮します。
製品仕様

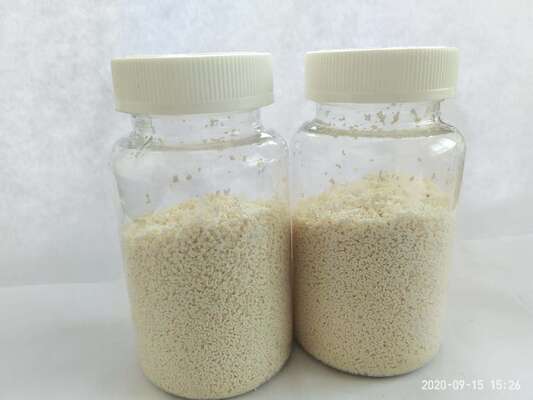

| 外観 | 白色～淡黄色不透明球状粒子 |
|---|---|
| 粒度範囲（mm） | 0.3-0.6 |
| 出荷重量（g/ml） | 0.72-0.82 |
| 含水率（%） | 45-55 |
| 摩耗後の球形度（%） ≥ | 90 |
| Ga吸着容量（g/L） ≥ | 15 |
給水条件
- 懸濁固形物 ≤ 1 ppm
- 懸濁油分 ≤ 1 ppm
使用方法
樹脂前処理（実験室法）
- 樹脂カラム（有効サイズ：φ25mm × 300mm）を設置し、純水に浸漬した所定量の樹脂をカラムに移す
- 樹脂充填量：25-30 mL（樹脂カラムの1/4～1/3）
- 樹脂の活性化：流出液が澄むまで純水でリンスし、排水後、5.0 mol/L NaOH溶液に浸漬する
- 樹脂層の上にNaOH溶液を2～3cmの液面レベルで維持する
- 24時間後に活性化完了（樹脂体積は約1.3倍に膨張）
樹脂吸着（実験室法）
- 運転流速：1-5 BV/h
- 運転温度：≤ 40℃
注意事項
- クロスフローを防ぎ、最適な性能を維持するために、樹脂層での気泡発生を避ける
- 使用後は、蓄積された不純物を除去するために、きれいな水で樹脂を十分に洗浄して細菌汚染を防ぐ
再生手順
加圧: カラム内の残存物質を圧力で除去する
水洗: 2BV/hの流速で2-4BVの純水で樹脂を洗浄する
蒸留再生: 1-1.5BV/hの流速で5% H₂SO₄溶液4-6BVを使用して行う
酸洗水: 2BV/hの流速で2-4BVの純水で洗浄する
樹脂の活性化: 2BV/hの流速で2BVの5.0 mol/L NaOH溶液で活性化し、次の吸着サイクルに進む
樹脂の保管
- 保管中は適切な含水率を維持し、樹脂の乾燥を防ぐ
- 樹脂が乾燥した場合は、飽和食塩水に浸漬して徐々に膨張させ、その後、塩濃度をゆっくりと希釈する
- 凍結または過熱を避ける。最適な保管温度：5-40℃
- 5℃未満の温度では、凍結防止のために食塩水浸漬を使用する
- 40℃を超える温度では、屋内の暗所に保管する
この製品の詳細を知りたい
